Il Ventilatore Centrifugo: il cuore dei sistemi di aspirazione di polveri e fumi industriali

In qualsiasi sistema efficace di controllo dell’inquinamento atmosferico industriale, un flusso d’aria affidabile è il fondamento non negoziabile. Il componente responsabile della generazione di questo flusso vitale è il Ventilatore centrifugo per l'estrazione delle polveri . Spesso indicato come a Soffiatore centrifugo per depolveratore , questo cavallo di battaglia dell'ingegneria della ventilazione è molto più di un semplice ventilatore; è una macchina progettata con precisione che converte l'energia rotazionale nella pressione statica e nella portata volumetrica necessarie per catturare, convogliare e trattare l'aria contaminata. Per gli integratori di sistemi e i produttori di apparecchiature come Hangzhou Lvran Environmental Protection Group Co., Ltd., la selezione e l'ottimizzazione di questo componente principale è fondamentale per le prestazioni, l'efficienza energetica e la longevità dell'intero treno di raccolta delle polveri o di trattamento dei gas di scarico. Una ventola adeguatamente abbinata garantisce che il sistema funzioni al punto di progettazione, catturando efficacemente gli inquinanti alla fonte e riducendo al minimo i costi operativi. Al contrario, una ventola sottodimensionata o non adattata può portare a guasti del sistema, sprechi energetici e non conformità alle normative ambientali.

Il cuore del sistema: principi di funzionamento e abbinamento delle prestazioni

Un ventilatore centrifugo funziona secondo il principio della forza centrifuga. Un motore elettrico aziona una girante, un disco rotante con pale, ad alta velocità. Mentre la girante gira, attira l'aria assialmente nel suo occhio e la lancia radialmente verso l'esterno a causa dell'accelerazione centrifuga. Questa azione aumenta notevolmente la velocità dell'aria (energia cinetica). L'aria ad alta velocità viene quindi scaricata in un alloggiamento circostante a forma di chiocciola chiamato voluta. L'area della sezione trasversale in graduale espansione della voluta è progettata per convertire in modo efficiente questa energia cinetica in pressione statica utile, che è la forza che supera la resistenza delle condutture, dei filtri e di altri componenti del sistema. La creazione di una zona a bassa pressione al centro della girante garantisce un flusso d'aria continuo, stabilendo un flusso d'aria costante attraverso il sistema. Le prestazioni di uno specifico ventilatore sono rappresentate graficamente dalla sua curva caratteristica, che traccia il rapporto tra portata e pressione. L'intersezione di questa curva del ventilatore con la curva di resistenza del sistema (che rappresenta la pressione necessaria per spingere l'aria attraverso il sistema a vari flussi) determina il punto di funzionamento effettivo. L'arte della selezione sta nello scegliere un ventilatore la cui curva interseca la curva del sistema in corrispondenza o in prossimità della sua regione di massima efficienza, garantendo prestazioni ottimali senza sprechi energetici.

• Il design della girante determina il carattere: Le lame curve in avanti generano un volume elevato a bassa pressione, le lame curve all'indietro offrono alta efficienza e prestazioni stabili su un intervallo più ampio e le lame radiali sono robuste per la movimentazione dei materiali.
• La voluta è la chiave dell’efficienza: Una voluta ben progettata riduce al minimo le perdite turbolente e garantisce una conversione graduale della velocità in pressione, con un impatto diretto sull'efficienza statica della ventola.
• L’effetto del sistema è critico: Cattive condizioni di ingresso (ad esempio, gomiti troppo vicini) o condotti di uscita ristretti possono ridurre gravemente le prestazioni della ventola rispetto alla classificazione di catalogo, un fattore di cui i progettisti professionisti tengono meticolosamente conto.

Navigare nel processo di selezione: parametri chiave e considerazioni

La scelta della ventola centrifuga giusta per un depolveratore è un compito ingegneristico che comporta molte variabili. Il processo inizia con due requisiti di sistema fondamentali: il richiesto Portata volumetrica (Q) , misurato in metri cubi all'ora (m³/h), che è determinato dal design della cappa, dalla velocità di cattura e dalle esigenze del processo; e il totale Perdita di pressione del sistema (SP) , misurato in Pascal (Pa), che è la somma delle perdite provenienti da condotti, cappe, filtri (allo stato progettato carico di polvere) e qualsiasi altro componente del sistema. Alla perdita di pressione calcolata viene generalmente aggiunto un fattore di sicurezza del 10-20%. Con questi due punti si stabilisce un punto di funzionamento preliminare del ventilatore. Gli ingegneri consultano quindi le curve delle prestazioni dei ventilatori per identificare i modelli in cui questo punto rientra in una porzione stabile ed efficiente della curva, preferibilmente a destra del punto di pressione di picco per evitare un funzionamento instabile. Altri criteri di selezione cruciali includono la natura del flusso di gas: la sua temperatura, il contenuto di umidità e la presenza di polveri abrasive o sostanze chimiche corrosive. Questi fattori determinano la scelta del materiale, dall'acciaio al carbonio standard per l'aria pulita all'acciaio inossidabile, FRP o alla costruzione rivestita per ambienti aggressivi. Infine, per garantire una soluzione completa e conforme è necessario considerare il tipo di azionamento (diretto per la precisione ad alta velocità, a cinghia per la flessibilità nella regolazione della velocità) e i requisiti del livello di rumore.

Parametri critici di selezione e loro impatto

• La correzione della densità non è negoziabile: Le curve dei ventilatori standard sono per aria a 20°C e pressione standard. Per installazioni ad aria calda o ad alta quota, le prestazioni devono essere corrette, altrimenti il ​​ventilatore risulterà sottodimensionato.
• Attenzione all’errore dell’”aria libera”: Un ventilatore testato con ingressi e uscite aperti funzionerà in modo molto diverso se collegato a un sistema di condotti. Seleziona sempre in base ai requisiti di sistema, non alle specifiche autonome.
• A prova di futuro con VFD: La specifica di un azionamento a frequenza variabile (VFD) fin dall'inizio offre flessibilità per ottimizzare il flusso d'aria in base al cambiamento delle esigenze del processo ed è lo strumento principale per il risparmio energetico.

Progetti specializzati per applicazioni esigenti

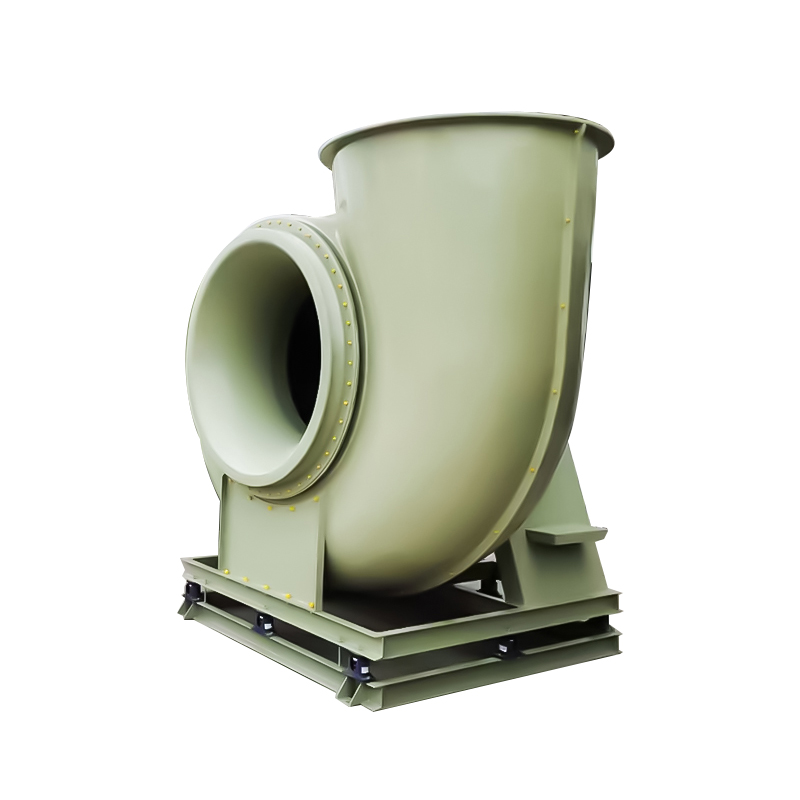

I ventilatori standard non sono adatti a molti ambienti industriali in cui il flusso di gas stesso è fonte di usura o corrosione. In questi casi, sono essenziali progettazioni specializzate di ventilatori centrifughi. Per la gestione delle polveri abrasive, comuni nelle industrie della lavorazione del legno, minerarie o del cemento, i ventilatori sono costruiti pensando alla massima durata. Ciò comporta l'utilizzo di spesse piastre antiusura nell'alloggiamento e giranti per carichi pesanti, spesso con piastre di rivestimento sostituibili o strisce antiusura realizzate in acciaio temprato, rivestimento in carburo di cromo o persino piastrelle di ceramica su superfici critiche. Per le applicazioni corrosive, come nei processi chimici o nell'estrazione di fumi acidi, l'integrità del materiale è fondamentale. Le ventole possono essere costruite interamente in leghe resistenti alla corrosione come l'acciaio inossidabile 316L, in plastica ingegnerizzata come il polipropilene (PP) o FRP, oppure presentano un guscio in acciaio al carbonio con un rivestimento in gomma o fluoropolimero (ad esempio PTFE). Le applicazioni ad alta temperatura, come gli scarichi di forni o le emissioni di essiccatori, richiedono ventole progettate con materiali resistenti al calore, cuscinetti speciali per alte temperature con sistemi di raffreddamento adeguati (raffreddamento ad aria o ad acqua) e giochi di dilatazione termica calcolati. Questi ventilatori specializzati non sono semplicemente opzioni ma necessità per un funzionamento affidabile a lungo termine in condizioni difficili, prevenendo guasti prematuri e costosi tempi di fermo non pianificati.

• Scienza dei materiali in azione: La scelta tra l’acciaio inossidabile 304 e 316, ad esempio, dipende dalla concentrazione specifica di ioni cloruro e dal pH del flusso di processo, una decisione che richiede competenze in ingegneria della corrosione.
• Manutenzione in base alla progettazione: I progetti robusti spesso includono caratteristiche come porte di pulizia, porte di ispezione e alloggiamenti dei cuscinetti accessibili dall'esterno per semplificare la manutenzione in ambienti sporchi.
• Certificazione per la Sicurezza:
• Certificazione per la Sicurezza: In ambienti con polveri o vapori esplosivi, i ventilatori devono essere certificati per la zona specifica (ad esempio ATEX, NEC) con caratteristiche come costruzione antiscintilla, spazzole di messa a terra e motori antideflagranti.

Domande frequenti

Perché la mia nuova ventola del collettore di polveri assorbe più corrente elettrica (Amp) del previsto?

Un amperaggio superiore al previsto è un sintomo comune del funzionamento della ventola in un punto della curva delle prestazioni che richiede più potenza. Ciò è spesso causato da la resistenza effettiva del sistema è inferiore a quella calcolata . Quando la resistenza è inferiore, la ventola si sposta lungo la sua curva verso una portata maggiore. Poiché il fabbisogno energetico aumenta con il flusso, il motore assorbe più corrente. Ciò può verificarsi a causa di condutture sovradimensionate, filtri più puliti del previsto o serrande aperte. Al contrario, se la densità del gas è superiore a quella standard (aria più fredda, pressione più elevata), anche il ventilatore richiederà più potenza per ottenere lo stesso flusso. È fondamentale verificare che le serrande del sistema siano impostate correttamente e confrontare il punto di funzionamento effettivo (portata e pressione misurate) con la curva del ventilatore. È possibile utilizzare un azionamento a frequenza variabile (VFD) per ridurre la velocità della ventola e riportare l'assorbimento di corrente all'amperaggio nominale del motore.

Quali sono le principali cause di vibrazioni eccessive in un ventilatore centrifugo e come si risolvono?

Le vibrazioni eccessive sono un segnale di allarme critico che può portare al cedimento dei cuscinetti, all'affaticamento strutturale e a danni catastrofici alla girante. Le cause primarie sono:

• Squilibrio: La causa più comune. Accumulo di polvere sulla girante, usura o bilanciamento iniziale non corretto. La correzione richiede lo spegnimento, la pulizia e il riequilibrio dinamico.
• Disallineamento: Per i ventilatori con trasmissione a cinghia o accoppiati, il disallineamento tra il motore e gli alberi del ventilatore crea forze. L'allineamento laser di precisione è la procedura correttiva standard.
• Guasto del cuscinetto: I cuscinetti usurati o danneggiati provocano gioco e vibrazioni. La diagnosi prevede l'analisi dello spettro delle vibrazioni e la soluzione è la sostituzione dei cuscinetti.
• Risonanza strutturale: La velocità di funzionamento del ventilatore eccita una frequenza naturale della sua base di appoggio. Ciò richiede un irrigidimento strutturale o una modifica della velocità operativa (con un VFD) per evitare la frequenza critica.

Il monitoraggio regolare delle vibrazioni è la migliore pratica per il rilevamento precoce e la manutenzione predittiva.

Come faccio a scegliere tra un ventilatore centrifugo con trasmissione a cinghia e uno a trasmissione diretta?

La scelta comporta un compromesso tra flessibilità, manutenzione ed efficienza. Ventilatori a cinghia offrire una notevole flessibilità. La velocità della ventola può essere facilmente modificata scambiando le dimensioni della puleggia, consentendo la regolazione fine delle prestazioni del sistema dopo l'installazione. Inoltre isolano il motore dalle vibrazioni della ventola. Tuttavia, richiedono una manutenzione regolare: controllo e sostituzione della tensione della cinghia, allineamento delle pulegge e lubrificazione dei cuscinetti separati. Ventole a trasmissione diretta avere l'albero del motore collegato direttamente alla girante del ventilatore. Sono più compatti, non presentano perdite sulla cinghia (efficienza complessiva leggermente superiore) e richiedono meno manutenzione ordinaria poiché non sono presenti cinghie o cuscinetti esterni da sottoporre a manutenzione. Lo svantaggio è la velocità fissa; la regolazione delle prestazioni richiede un VFD. Potrebbero anche trasmettere più vibrazioni del motore alla girante. Le trasmissioni a cinghia sono spesso preferite per la loro flessibilità di regolazione nei sistemi personalizzati, mentre le trasmissioni dirette sono preferite per le applicazioni OEM e dove la manutenzione minima è una priorità.

Posso utilizzare un ventilatore centrifugo standard per gestire aria umida o vapore?

I ventilatori standard generalmente non sono progettati per aria satura o vapore. L'umidità può causare diversi problemi: corrosione se l'aria contiene elementi corrosivi, erosione delle gocce d'acqua sulla girante e potenziale squilibrio dovuto alla raccolta irregolare dell'acqua sulle pale. Per applicazioni con elevata umidità o trasporto occasionale di goccioline liquide, sono richieste caratteristiche di progettazione specifiche. Questi includono: materiali resistenti alla corrosione (acciaio inossidabile), cuscinetti e guarnizioni impermeabili, alloggiamenti inclinati con porte di drenaggio per prevenire l'accumulo di acqua e una struttura della girante spesso più pesante e robusta. Per il servizio con vapore saturo o gas umido continuo, sono obbligatori ventilatori specializzati con queste caratteristiche. L'utilizzo di un ventilatore standard in tali condizioni ne ridurrà drasticamente la durata e probabilmente porterà a guasti improvvisi e costosi.

Che cos'è il "sovratensione della ventola" e come può essere prevenuto in un sistema di raccolta polveri?

Il picco, o stallo, della ventola è una condizione operativa instabile che si verifica quando una ventola centrifuga è costretta a funzionare in un punto di basso flusso e alta pressione sul lato sinistro del suo picco sulla curva pressione-flusso. In questa regione, il flusso d'aria si separa dalle pale della girante, diventando altamente turbolento e pulsante. Ciò provoca violente fluttuazioni di flusso e pressione, forti rumori a bassa frequenza e forti vibrazioni meccaniche che possono danneggiare la ventola e le condutture collegate. In un sistema di raccolta delle polveri, il sovraccarico è più comunemente innescato da filtri eccessivamente sporchi (creando una resistenza molto elevata a flusso basso) o da una serranda del sistema che viene chiusa troppo. Le strategie di prevenzione includono: 1) Dimensionare correttamente il ventilatore in modo che il punto di funzionamento normale sia ben a destra del punto di pressione di picco, 2) Implementare un regime di pulizia del filtro per prevenire un'eccessiva caduta di pressione, 3) Utilizzare un serranda di ricircolo (valvola di scarico) che si apre automaticamente per aumentare il flusso attraverso la ventola se la resistenza del sistema diventa troppo elevata e 4) Utilizzo di un VFD con un'impostazione di velocità minima che mantiene la ventola fuori dalla regione di picco.
