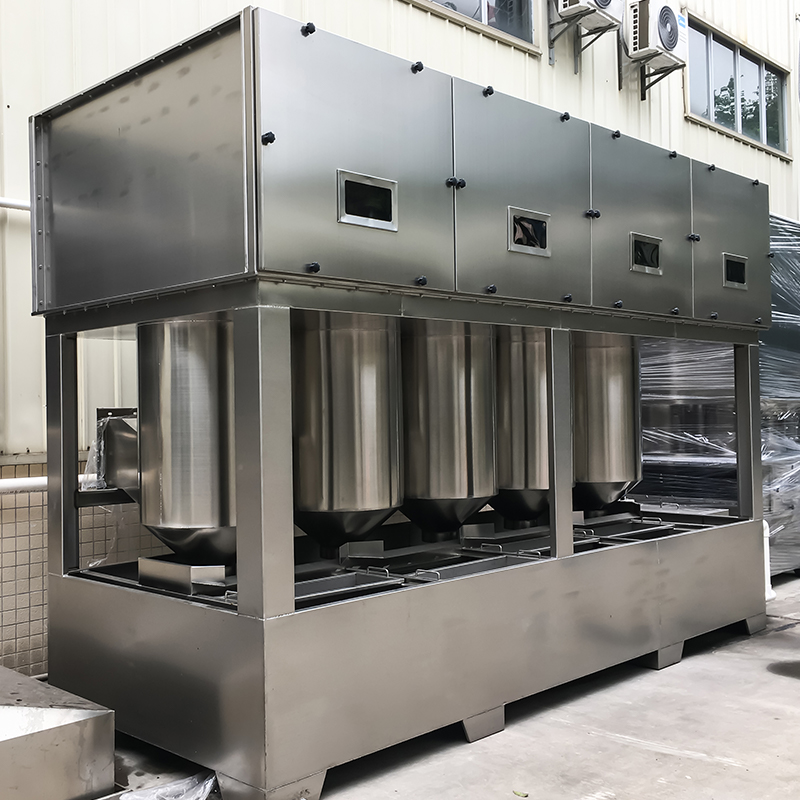

La torre ciclonica ibrida (nota anche come "torre spray ciclonica ibrida" o "torre ciclonica ibrida")
Si tratta di un dispositivo di purificazione a umido che integra la separazione centrifuga ciclonica ad alta velocità con l'assorbimento dello spray multistrato all'interno di un'unica torre. Abbina cinque meccanismi: inerzia, centrifugazione, collisione, emulsionificazione e assorbimento, completando l'intero processo di "cattura del particolato, assorbimento di sostanze inquinanti gassose, disappannamento e disidratazione" all'interno dello stesso dispositivo.
I. Principio di funzionamento (integrazione in quattro fasi)
1. Entramento ciclonico
I gas di scarico carichi di polvere o sostanze inquinanti, sotto la pressione negativa del ventilatore, entrano tangenzialmente nel "generatore di ciclone" (ciclone a palette) sul fondo della torre. Il flusso d'aria viene immediatamente accelerato a 15-25 m/s, creando un campo di flusso altamente vorticoso.
2. Emulsificazione gas-liquido
Una pompa dell'acqua di circolazione nella parte inferiore della torre fornisce il liquido di assorbimento (acqua, soluzione alcalina o ossidante) all'ugello a spirale nella parte superiore della torre, dove viene spruzzato in direzione controcorrente. Sotto l'azione del flusso ciclonico ad alta velocità, le goccioline liquide vengono tagliate e atomizzate in goccioline delle dimensioni di un micron, che vengono poi accuratamente miscelate con il flusso d'aria vorticoso per formare un "sistema di emulsione gas-liquido". • Particelle: la forza centrifuga le lancia verso la parete della torre, dove entrano in collisione con la pellicola liquida e vengono trasportate verso il basso.
• Inquinanti gassosi (HCl, NH₃, BTEX, ecc.): sciogliersi, neutralizzarsi o ossidarsi nella zona di emulsione.
3 Separazione centrifuga
Il sistema emulsionato entra nel cilindro della centrifuga “convergente-divergente”, dove il raggio del flusso diminuisce progressivamente e la forza centrifuga aumenta in modo esponenziale. Goccioline ad alta densità e particelle di polvere vengono lanciate verso le pareti, scorrendo verso il basso lungo le pareti nella coppa. Il gas secco purificato converge verso l'asse centrale e sale.
4 Disappannamento del lavaggio fine dell'imballaggio
Il flusso d'aria ascendente passa quindi attraverso uno o due strati di imballaggio (anelli Pall o sfere cave) e uno spray secondario per rimuovere ulteriormente i contaminanti residui. Una piastra ondulata o un dispositivo antiappannamento in rete metallica nella parte superiore intercetta le goccioline trascinate e il gas pulito viene infine scaricato dalla ventola per soddisfare gli standard.
L'intero processo prevede un ciclo liquido a circuito chiuso e i sedimenti vengono regolarmente rimossi da un raschiatore o da un dispositivo di rimozione dei fanghi.
II. Caratteristiche strutturali
• Design integrato: sezione a spirale, sezione di spruzzatura, sezione di riempimento, sezione di disappannamento, che integra quattro funzioni e occupa meno del 60% dell'ingombro di una torre di spruzzatura convenzionale con lo stesso volume d'aria.
• Ugello anti-intasamento: utilizza un ugello a spirale di grande diametro con una cartuccia filtrante interna, che lo rende meno suscettibile all'intasamento da parte di residui di vernice e fibre.
• Modulo turbolento staccabile: realizzato in SUS304/316L o FRP, può essere rimosso e sostituito completamente se usurato.
• Controllo della frequenza variabile tramite PLC: regola automaticamente la velocità della ventola in base al differenziale di pressione, risparmiando oltre il 30% di energia.
III. Applicazioni applicabili a gas/polveri
Considerazioni sulla progettazione degli inquinanti tipici del settore
Verniciatura a spruzzo per autoveicoli/mobili Nebbia di vernice, COV a base di benzene, polvere appiccicosa Corpo della torre: SUS304, flocculante di nebbia di vernice aggiunto all'acqua circolante
Smerigliatura/lucidatura di ferramenta Polvere metallica (contenente olio) Preciclone per rimuovere particelle di grandi dimensioni, torre dotata di raschiatori
Chimico/farmaceutico HCl, NH₃, HF, diclorometano Assorbimento a due stadi: soluzione post-alcalina/ossidante pre-acqua
Impianto di incenerimento rifiuti/trattamento liquami Odore, NH₃, H₂S Corpo della torre: protezione dalla corrosione FRP, acqua circolante addizionata con ipoclorito di sodio
Scarico caldaia/forno: fumo, SO₂, NOₓ Raffreddamento a <80°C prima dell'ingresso nella torre
IV. Indicatori di prestazione tecnica (valori tipici)
• Flusso d'aria: 5.000–80.000 m³/h (possibilità di espansione parallela)
• Efficienza di rimozione della polvere: ≥99% (particelle ≥1 μm)
• Efficienza di rimozione della nebbia: ≥95%
• Caduta di pressione: 800-1200 Pa
• Temperatura di funzionamento: ≤80°C (FRP); ≤150°C (AISI 316L)
V. Vantaggi rispetto alle torri di spruzzatura convenzionali
① La pre-separazione centrifuga riduce il carico del riempitivo del 70%, rendendolo meno soggetto a intasamenti.
② Il flusso d'aria rotante migliora il trasferimento di massa, aumentando l'efficienza di purificazione di oltre il 15% per apparecchiature dello stesso volume.
③ Nessuna parte in movimento, manutenzione semplificata, con costi di manutenzione annuali inferiori al 2% dell'investimento in attrezzature.
La torre ciclonica ibrida utilizza un meccanismo accoppiato di "spruzzatura ciclonica multistadio ad alta velocità" per catturare simultaneamente il particolato e assorbire gli inquinanti gassosi anche in condizioni operative complesse come polvere altamente viscosa, nebbia oleosa, intasamento e volume d'aria elevato. È una scelta altamente efficace per il pretrattamento dei gas di scarico o la purificazione profonda in settori quali la spruzzatura, l'ingegneria chimica e la metallurgia.
