Scenari applicativi
Le torri di spruzzatura orizzontali sono ampiamente utilizzate nei seguenti settori:
- Industria chimica: trattamento di nebbie acide, nebbie alcaline e gas di scarico organici.
- Elettronica: purificazione dei gas di scarico contenenti fluoro e di altri gas pericolosi.
- Industria farmaceutica: rimozione dei gas di scarico generati durante la fermentazione e la sintesi.
- Metallurgia: trattamento dei fumi e delle polveri generati durante la fusione.
- Industria alimentare e tessile: trattamento degli odori e delle particelle generate durante la produzione.
Ⅰ.. Principio di funzionamento della torre di spruzzatura orizzontale
La torre di spruzzatura orizzontale è un'efficiente apparecchiatura per la purificazione del gas, utilizzata principalmente per trattare gli inquinanti nei gas di scarico industriali, come nebbia acida, nebbia alcalina, gas organici e particolato.
1. Contatto tangenziale gas-liquido
- Introduzione dei gas di scarico: i gas di scarico vengono immessi nel corpo della torre orizzontale attraverso il sistema di ventilazione, solitamente entrando da un lato o dal centro del corpo della torre.
- Direzione del flusso d'aria: il gas di scarico scorre orizzontalmente nel corpo della torre, perpendicolare alla direzione di movimento del liquido spruzzato, formando un contatto incrociato.
- Ridurre la resistenza: questo design del flusso d'aria orizzontale riduce efficacemente la resistenza al flusso del sistema e riduce il consumo energetico della ventola.
2. Spruzzatura e assorbimento
- Sistema di irrigazione: nella torre è installato un ugello ad alta pressione per atomizzare e spruzzare il liquido assorbito (acqua o reagente chimico) per formare goccioline fini.
- Funzione dello strato di riempimento: il gas di scarico passa attraverso lo strato di riempimento (come l'anello a sfera e l'anello Lassi) e entra completamente in contatto con la pellicola liquida sulla superficie del riempitivo, aumentando l'area di contatto gas-liquido.
- Assorbimento fisico e chimico: gli inquinanti vengono assorbiti o convertiti in sostanze innocue attraverso l'adsorbimento fisico o reazioni chimiche (come la neutralizzazione acido-base).
3. Disappannamento ed emissione
- Dispositivo di disappannamento: il gas purificato passa attraverso lo strato di disappannamento (piastra ciclonica o riempitivo ad anello lascill) per rimuovere le goccioline di liquido trascinate e prevenire la contaminazione secondaria.
- Emissione pulita: il gas trattato viene scaricato dall'altro lato della torre per soddisfare gli standard di protezione ambientale.
4. Ciclo ed elaborazione
- Circolazione del liquido: il liquido spruzzato viene raccolto dal fondo della torre e viene riutilizzato dopo essere stato pressurizzato dalla pompa dell'acqua di circolazione per ridurre i costi operativi.
- Trattamento dei liquidi di scarto: cambiare o trattare regolarmente i liquidi di scarto per evitare l'arricchimento di contaminanti e influenzare l'efficienza della purificazione.
II. Analisi della progettazione strutturale della torre di spruzzatura orizzontale
Le torri di spruzzatura orizzontali presentano un design compatto, che le rende adatte per applicazioni industriali con spazio limitato.
1. Struttura della torre
- Forma e materiale: struttura cilindrica o quadrata orizzontale, realizzata con materiali resistenti alla corrosione (come PP, FRP e acciaio inossidabile 304/316).
- Design modulare: i collegamenti a flangia segmentati facilitano il trasporto e l'installazione, adattandosi alle diverse portate d'aria.
2. Sistema di spruzzatura
- Disposizione degli ugelli: la disposizione orizzontale multistrato garantisce una copertura uniforme del liquido e migliora l'efficienza del contatto gas-liquido.
- Selezione del liquido spray: acqua o reagenti chimici, come soluzioni acide o alcaline, vengono selezionati in base alla composizione del gas di scarico per migliorare l'assorbimento.
3. Strato di imballaggio
- Tipo di baderna: Baderne ad alta efficienza, come gli anelli Pall e gli anelli Raschig, forniscono un'ampia superficie e una bassa resistenza.
- Design a strati: più strati di imballaggio ottimizzano la distribuzione gas-liquido e prevengono intasamenti e canalizzazioni.
4. Strato di disappannamento
- Tipo di demister: le piastre cicloniche o gli anelli Raschig rimuovono efficacemente le goccioline liquide trascinate dal gas.
- Trascinamento anti-goccioline: garantisce che il gas di scarico sia privo di goccioline per prevenire la corrosione o la contaminazione delle apparecchiature a valle.
5. Sistema di circolazione
- Serbatoio dell'acqua circolante: situato nella parte inferiore della torre, raccoglie il liquido spruzzato ed è dotato di controllo del livello e monitoraggio del pH.
- Pompa dell'acqua di circolazione: realizzata con materiali resistenti alla corrosione (come plastica o acciaio inossidabile) per garantire un funzionamento stabile a lungo termine.
6. Strutture ausiliarie

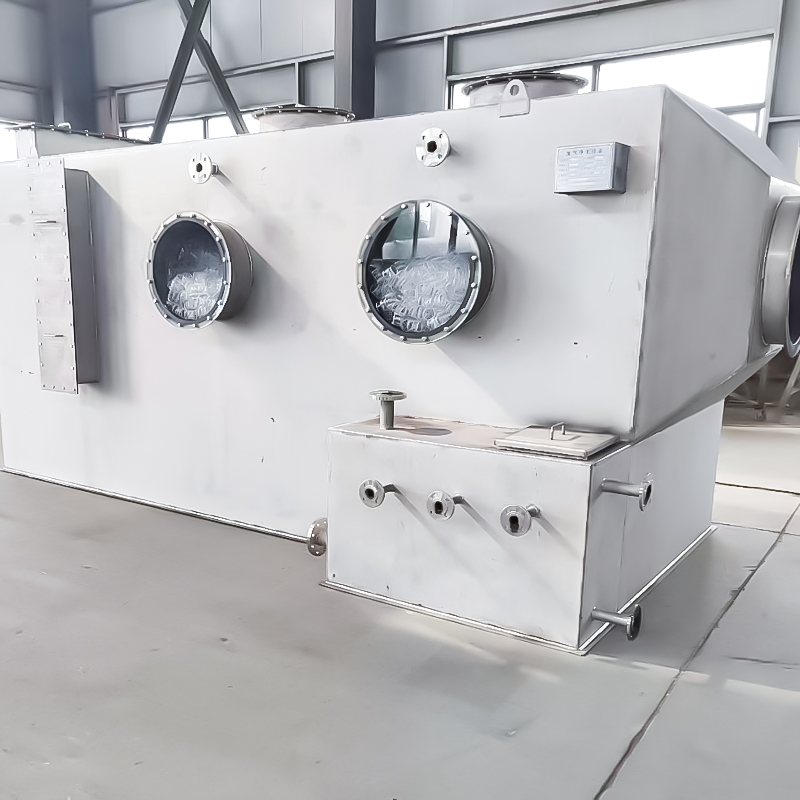

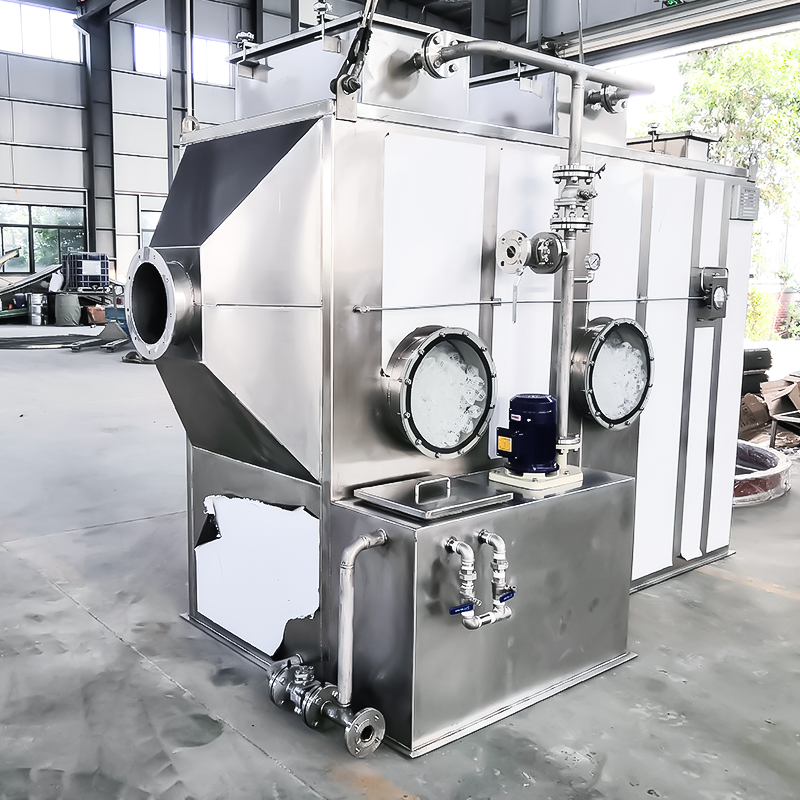

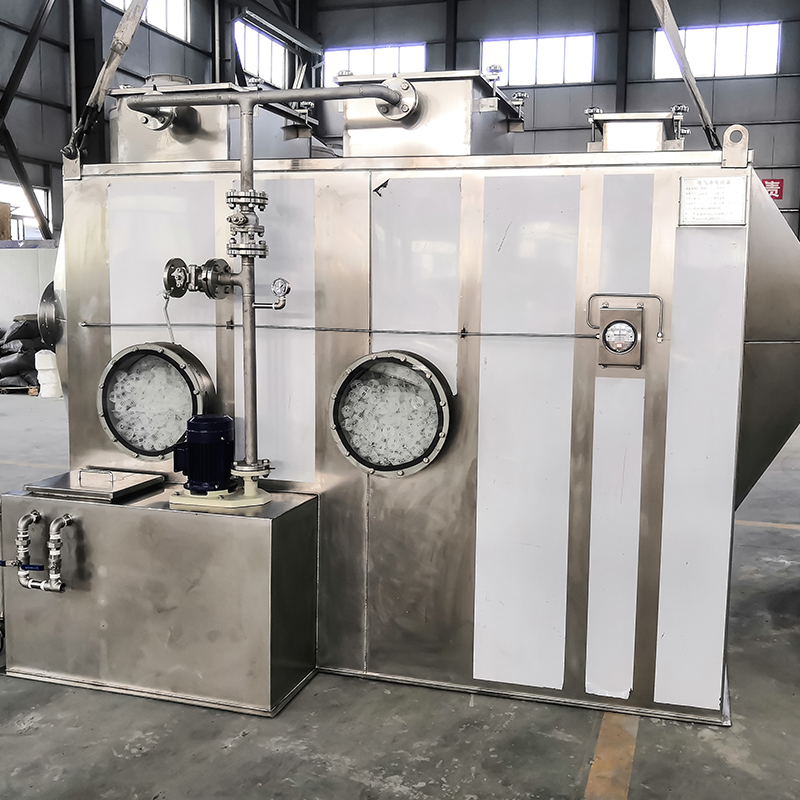

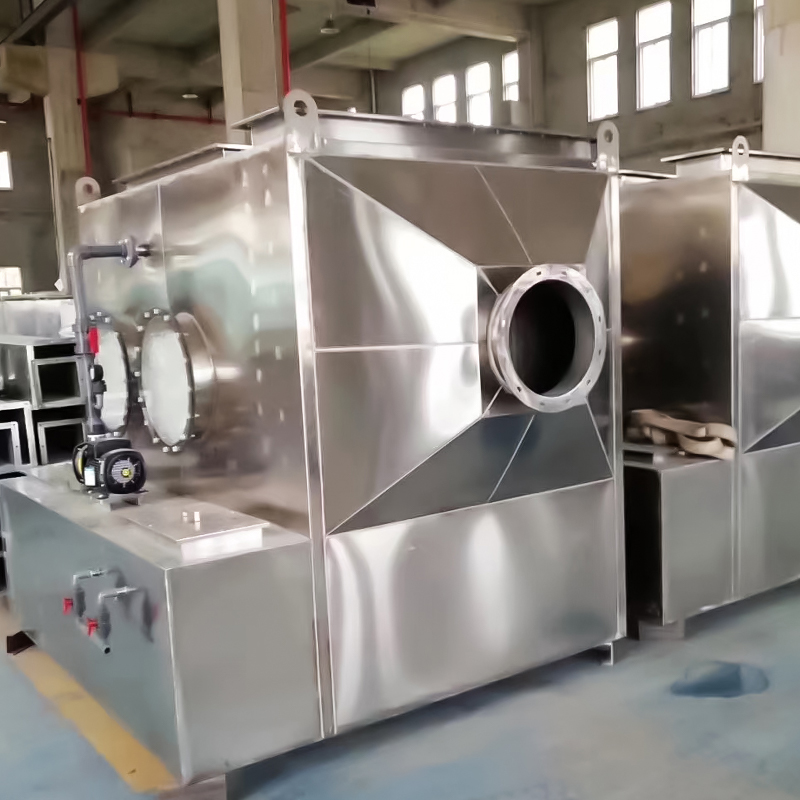

- Porte di ispezione e finestre di osservazione: finestre di ispezione trasparenti e porte di ispezione sono fornite per una facile manutenzione e ispezione.
- Supporti e dispositivi: supporti e dispositivi stabili garantiscono un funzionamento stabile delle apparecchiature.
III. Vantaggi della torre di spruzzatura orizzontale
IV. Punti chiave della progettazione
- Analisi dei parametri dei gas di scarico: determinare le dimensioni della torre e il tipo di imballaggio in base alla composizione, concentrazione, temperatura e portata dei gas di scarico.
- Controllo del rapporto gas-liquido: progettare razionalmente la portata del liquido di spruzzatura per garantire un contatto e un assorbimento sufficienti.
- Selezione dei materiali: selezionare i materiali appropriati per le torri in base alle loro proprietà corrosive, come PP e acciaio inossidabile.
- Misure di sicurezza: installare dispositivi antideflagranti e monitoraggio del gas per garantire un funzionamento sicuro.
Sulla base dell'analisi di cui sopra, le torri di spruzzatura orizzontali, con la loro elevata efficienza, compattezza e resistenza alla corrosione, sono diventate attrezzature essenziali per il trattamento dei gas di scarico industriali. Sono ampiamente applicabili in varie condizioni operative e aiutano le aziende a raggiungere gli standard ambientali.
| La torre di spruzzatura orizzontale può gestire un volume d'aria da 5000 a 30000 m³ e può essere personalizzata in base alle effettive esigenze. | |||||
| Numero di serie | Nome | Specifica (Lunghezza * Larghezza * Altezza, unità: mm) | Unità | Quantità | Osservazioni |
| 1 | Torre di spruzzatura orizzontale (volume d'aria gestita: 5000 m³/h) | 2500 (compresa la dimensione a diametro variabile) * 1200 (esclusa la dimensione del serbatoio dell'acqua) * 1800 | Impostato | 1 | 1. I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica. 2. Velocità della torre vuota: 1,5 metri al secondo; 3. Sistema di spruzzatura a strato singolo con ugelli a spirale 4 × 4 pollici; 4. Strato singolo di anelli Pall Ø50mm con imballaggio ≥600mm; 5. Singolo strato di eliminatore di nebbia in rete metallica PP ≥200mm; 6. Due porte di ispezione in vetro temperato trasparente Ø500mm; 7. Diametro ingresso/uscita: 400 mm; 8. Un serbatoio di dosaggio chimico integrato sul lato; 9. Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| - | Pompa di circolazione | 1,5 kW | Impostato | 1 | Pompa verticale anticorrosione in PP resistente agli acidi e agli alcali, portata: 169 m³/h, sollevamento: 15 m, motore a due stadi ad alta efficienza energetica |
| 2 | Torre di spruzzatura orizzontale (volume d'aria gestita: 10000 m³/h) | 3000 (compresa la dimensione a diametro variabile) * 1500 (esclusa la dimensione del serbatoio dell'acqua) * 1800 | Impostato | 1 | 1) I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica; 2) Velocità della torre vuota: 1,5 metri al secondo; 3) Uno strato di spruzzatura con sei ugelli a spirale da 4 pollici; 4) Uno strato di anelli Pall Ø50mm con riempimento ≥600mm; 5) Uno strato di eliminatore di nebbia in rete metallica PP ≥200 mm; 6) Due porte d'ispezione in vetro temperato trasparente Ø500mm; 7) Diametro ingresso/uscita: ￠600mm; 8) Un serbatoio di dosaggio chimico integrato sul lato. 9) Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| - | Pompa di circolazione | 2,2 kW | Impostato | 1 | Pompa verticale anticorrosione in PP resistente agli acidi e agli alcali, portata: 24 m³/h, sollevamento: 20 m, motore a due stadi ad alta efficienza energetica |
| 3 | Torre di spruzzatura orizzontale (volume d'aria gestita: 15000 m³/h) | 3600 (compresa la dimensione a diametro variabile) * 1500 (esclusa la dimensione del serbatoio dell'acqua) * 1800 | Impostato | 1 | 1. I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica. 2. Velocità della torre vuota: 1,5 metri al secondo; 3. Sistema di spruzzatura a strato singolo con ugelli a spirale da 8 1/4 pollici; 4. Strato singolo di anelli Pall Ø50mm con imballaggio ≥600mm; 5. Singolo strato di eliminatore di nebbia in rete metallica PP ≥200mm; 6. Due porte di ispezione in vetro temperato trasparente Ø500mm; 7. Diametro ingresso/uscita: 700 mm; 8. Un serbatoio di dosaggio chimico integrato sul lato; 9. Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| - | Pompa di circolazione | 3,75 kW | Impostato | 1 | Pompa verticale anticorrosione in PP resistente agli acidi e agli alcali, portata: 28 m³/h, sollevamento: 28 m, motore a due stadi ad alta efficienza energetica |
| 4 | Torre di spruzzatura orizzontale (volume d'aria gestita: 20000 m³/h) | 4200 (inclusa dimensione a diametro variabile) * 1500 (esclusa dimensione serbatoio acqua) * 1800 | Impostato | 1 | 1) I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica. 2) Velocità della torre vuota: 1,5 metri al secondo; 3) Uno strato di spruzzatura con ugelli a spirale da 8 1/4 pollici; 4) Uno strato di anelli Pall Ø50mm con riempimento ≥600mm; 5) Uno strato di eliminatore di nebbia in rete metallica PP ≥200 mm; 6) Due porte d'ispezione in vetro temperato trasparente Ø500mm; 7) Diametro ingresso/uscita: 800mm; 8) Un serbatoio di dosaggio chimico integrato sul lato. 9) Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| Pompa di circolazione | 3,75 kW | Impostato | 1 | Pompa verticale in PP resistente alla corrosione con funzionamento a secco Portata: 28 m³/h Prevalenza: 28 mt Motore a efficienza energetica Tier 2 Marca: Riyiguobao | |
| 5 | Torre di spruzzatura orizzontale (volume d'aria gestita: 25000 m³/h) | 4100 (inclusa dimensione a diametro variabile) * 2000 (esclusa dimensione serbatoio acqua) * 1900 | Impostato | 1 | 1. I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica. 2. Velocità della torre vuota: 1,5 metri al secondo; 3. Sistema di spruzzatura a strato singolo con 10 ugelli a spirale da 4 pollici; 4. Strato singolo di anelli Pall Ø50mm con imballaggio ≥600mm; 5. Singolo strato di eliminatore di nebbia in rete metallica PP ≥200mm; 6. Due porte di ispezione in vetro temperato trasparente Ø500mm; 7. Diametro ingresso/uscita: ￠900mm; 8. Un serbatoio di dosaggio chimico integrato sul lato; 9. Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| - | Pompa di circolazione | 5,5 kW | Impostato | 1 | Pompa verticale anticorrosione in PP resistente agli acidi e agli alcali, portata: 38 m³/h, sollevamento: 32 m, motore a due stadi ad alta efficienza energetica, marca: Rizhao Guobao; |
| 6 | Torre di spruzzatura orizzontale (volume d'aria gestita: 30000 m³/h) | 4500 (inclusa dimensione a diametro variabile) * 2000 (esclusa dimensione serbatoio acqua) * 1900 | Impostato | 1 | 10. I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica. 11. Velocità della torre vuota: 1,5 metri al secondo; 12. Sistema di spruzzatura monostrato con 13 ugelli a spirale da 4 pollici; 13. Singolo strato di anelli Pall Ø50mm con riempimento ≥600mm; 14. Singolo strato di eliminatore di nebbia in rete metallica in PP ≥200 mm; 15. Due porte d'ispezione in vetro temperato trasparente Ø500mm; 16. Diametro ingresso/uscita: ￠1000mm; 17. Un serbatoio di dosaggio chimico integrato sul lato. Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| - | Pompa di circolazione | 7,5 kW | Impostato | 1 | Pompa verticale anticorrosione in PP resistente agli acidi e agli alcali, portata: 50 m³/h, sollevamento: 38 m, motore a due stadi ad alta efficienza energetica, marca: Rizhao Guobao; |
| - | Altre specifiche Personalizzazione non standard | - | - | - | |
