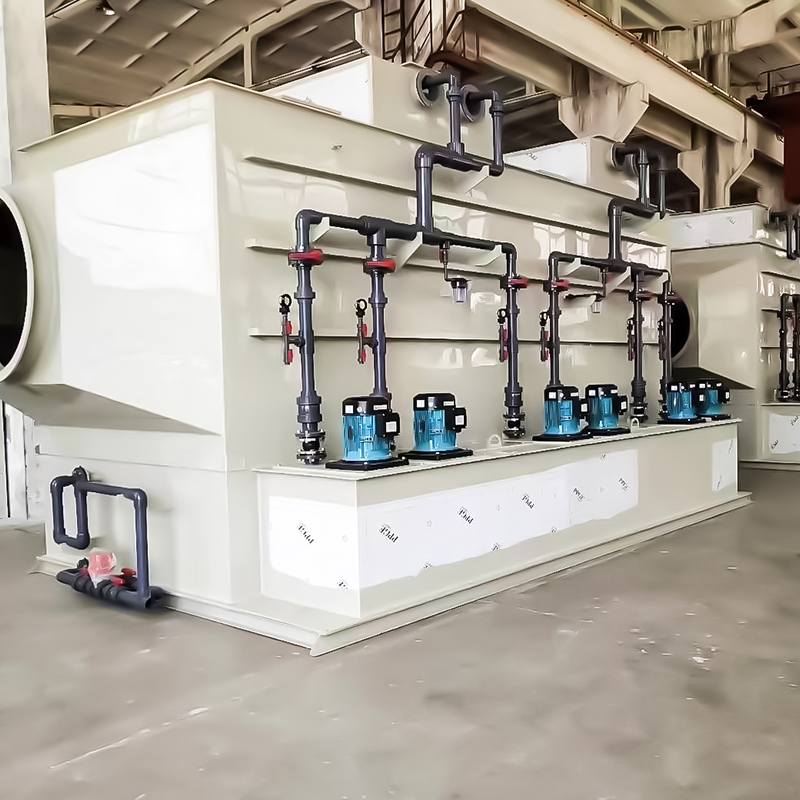

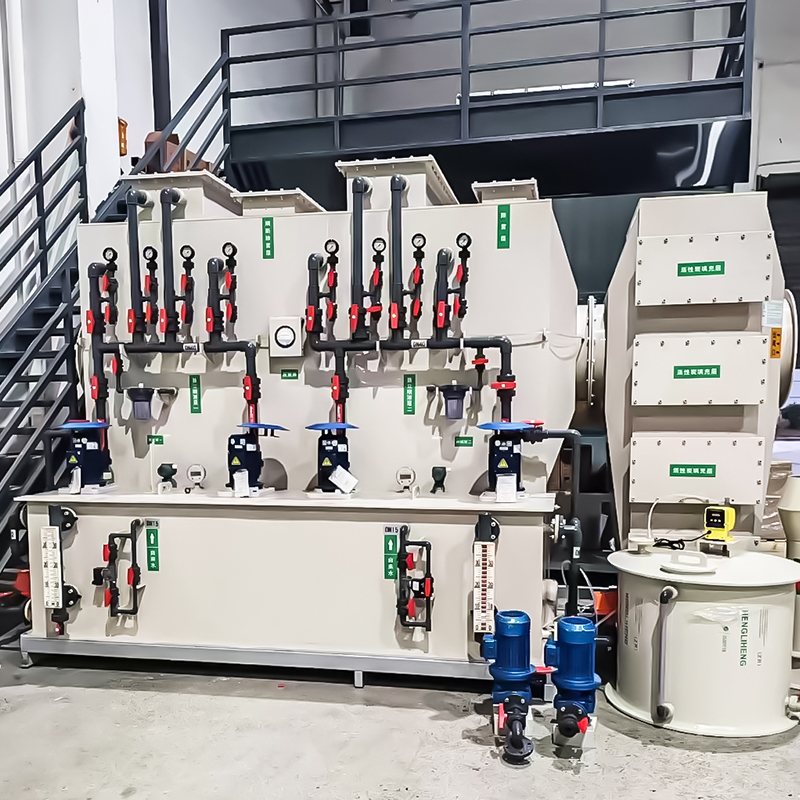

Il processo specifico è il seguente:
1. Ingresso del gas di scarico: il gas di scarico entra orizzontalmente da un'estremità del corpo della torre e scorre lungo il canale nella torre.
2. Atomizzazione dello spruzzo: dopo che il sistema di spruzzo (pompa, tubo, ugello) pressurizza il liquido, lo atomizza in goccioline fini attraverso l'ugello e viene distribuito uniformemente nella torre.
3. Reazione gas-liquido: le goccioline atomizzate sono in pieno contatto con il gas di scarico che scorre orizzontalmente e gli inquinanti vengono adsorbiti fisicamente (come l'adesione della polvere) o reazioni chimiche (come la neutralizzazione acido-base).
4. Scarico del gas di purificazione: il gas trattato viene rimosso dall'altra estremità dal dispositivo di disappannamento.
5. Trattamento dei liquidi di scarto: gli inquinanti che assorbono i liquidi di scarto vengono scaricati dal fondo della torre ed entrano nel successivo sistema di trattamento.
Analisi del progetto strutturale della torre di spruzzatura orizzontale
La sua struttura deve essere progettata in base al "miglioramento dell'efficienza del contatto gas-liquido" e alla "garanzia della stabilità operativa", e i componenti principali includono:
1. Struttura della torre
- Materiale: selezionare in base alla resistenza alla corrosione dei gas di scarico (come plastica PP, fibra di vetro, acciaio al carbonio anticorrosivo), per garantire resistenza agli acidi e agli alcali e resistenza alle alte temperature.
- Dimensioni: la lunghezza è progettata in base al volume di trattamento dei gas di scarico e al tempo di permanenza (di solito, il gas di scarico deve essere mantenuto nella torre per 1-3 secondi) e la larghezza e l'altezza devono corrispondere all'intervallo di copertura dello spruzzo per evitare cortocircuiti del flusso d'aria.
2. Dispositivi di aspirazione e mandata dell'aria
- Aspirazione dell'aria: progettate principalmente come porte svasate o tipi gradualmente espandibili, in modo che il gas di scarico sia distribuito uniformemente nel corpo della torre, evitando un trattamento insufficiente dovuto a un eccessivo flusso d'aria locale.
- Uscita dell'aria: situato di fronte all'ingresso dell'aria, è necessario installare un dispositivo di disappannamento (come deflettori e un dispositivo di disappannamento in rete metallica) per evitare che le goccioline di liquido vengano espulse con il gas purificato.

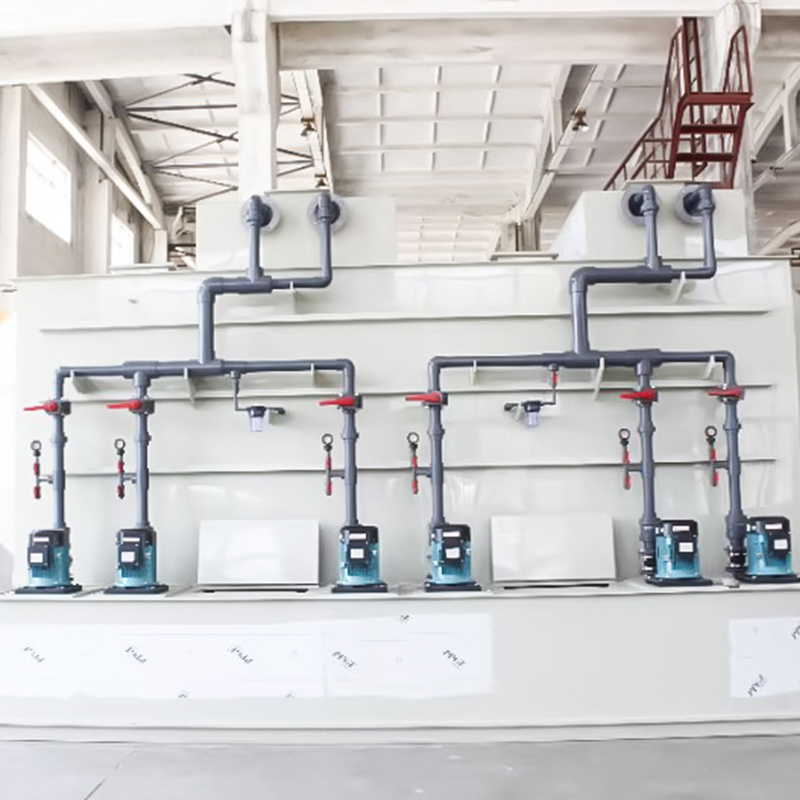

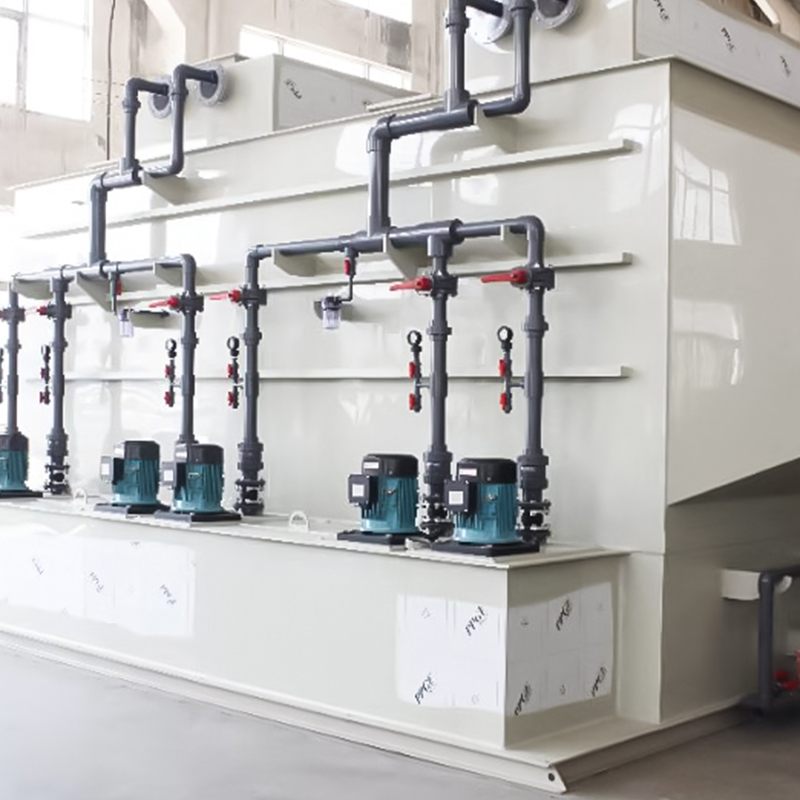

3. Sistema di irrigazione
- Ugello: i componenti chiave devono avere un buon effetto di atomizzazione (il diametro delle goccioline è di 100-300 μm e distribuito uniformemente. Vengono spesso utilizzati ugelli a cono cavo o ugelli a spirale; la quantità e la disposizione devono coprire l'intera sezione trasversale del flusso d'aria per evitare punti ciechi.
- Tubazione e pompa: i tubi devono essere anticorrosione e la testa della pompa e la portata devono corrispondere ai requisiti dell'ugello per garantire la stabilità della pressione di spruzzatura.
4. Area di contatto gas-liquido
- Alcuni corpi delle torri saranno riempiti (come anelli di balle, anelli a gradini) o deflettori per aumentare l'area e il tempo di contatto gas-liquido e migliorare l'efficienza di assorbimento (soprattutto per i gas di scarico a bassa concentrazione).
5. Sistema di stoccaggio e drenaggio dei liquidi
- Area di stoccaggio del liquido nella parte inferiore della torre: per immagazzinare lo spray, è necessario progettare un volume sufficiente e impostare un misuratore di livello del liquido per controllare il volume del liquido.
- Liquid discharge port: located at the bottom of the liquid storage area to facilitate the discharge of waste liquid; alcuni sono progettati con una pompa di circolazione, in grado di riciclare i liquidi insaturi e ridurre il consumo di farmaci.
6. Struttura ausiliaria
- Fori di ispezione (per una facile manutenzione di ugelli e riempitivi), finestre di osservazione (monitoraggio dello stato operativo interno), rivestimenti anticorrosione (prolungamento della durata della torre), ecc.
Progettare i punti chiave
- Abbinamento della portata gas-liquido: la portata del gas di scarico è troppo elevata ed è facile trasportare il liquido. Se è troppo basso, l'efficienza del trattamento sarà bassa e dovrà essere ottimizzata tramite calcolo.
- Controllo della resistenza: il design strutturale deve ridurre la resistenza al flusso d'aria e ridurre il consumo energetico della ventola.
- Anticorrosione e resistenza alla temperatura: scegliere il materiale appropriato in base alla composizione dei gas di scarico (come zolfo e cloro) e alla temperatura per evitare la corrosione delle apparecchiature.
Grazie a un design ragionevole, la torre di spruzzatura orizzontale può gestire in modo efficiente polvere, gas di scarico acidi e alcalini e alcuni gas di scarico organici ed è adatta per l'industria chimica, di rivestimento, galvanica e altre.
| La torre di spruzzatura orizzontale può gestire un volume d'aria da 5000 a 30000 m³ e può essere personalizzata in base alle effettive esigenze. |
| Numero di serie | Nome | Specifica (Lunghezza * Larghezza * Altezza, unità: mm) | Unità | Quantità | Osservazioni |
| 1 | Torre di spruzzatura orizzontale (volume d'aria gestita: 5000 m³/h) | 2500 (compresa la dimensione a diametro variabile) * 1200 (esclusa la dimensione del serbatoio dell'acqua) * 1800 | Impostato | 1 | 1. I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica.
2. Velocità della torre vuota: 1,5 metri al secondo;
3. Sistema di spruzzatura a strato singolo con ugelli a spirale 4 × 4 pollici;
4. Strato singolo di anelli Pall Ø50mm con imballaggio ≥600mm;
5. Singolo strato di eliminatore di nebbia in rete metallica PP ≥200mm;
6. Due porte di ispezione in vetro temperato trasparente Ø500mm;
7. Diametro ingresso/uscita: 400 mm;
8. Un serbatoio di dosaggio chimico integrato sul lato;
9. Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| - | Pompa di circolazione | 1,5 kW | Impostato | 1 | Pompa verticale anticorrosione in PP resistente agli acidi e agli alcali, portata: 169 m³/h, sollevamento: 15 m, motore a due stadi ad alta efficienza energetica |
| 2 | Torre di spruzzatura orizzontale (volume d'aria gestita: 10000 m³/h) | 3000 (compresa la dimensione a diametro variabile) * 1500 (esclusa la dimensione del serbatoio dell'acqua) * 1800 | Impostato | 1 | 1) I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica;
2) Velocità della torre vuota: 1,5 metri al secondo;
3) Uno strato di spruzzatura con sei ugelli a spirale da 4 pollici;
4) Uno strato di anelli Pall Ø50mm con riempimento ≥600mm;
5) Uno strato di eliminatore di nebbia in rete metallica PP ≥200 mm;
6) Due porte d'ispezione in vetro temperato trasparente Ø500mm;
7) Diametro ingresso/uscita: ￠600mm;
8) Un serbatoio di dosaggio chimico integrato sul lato.
9) Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| - | Pompa di circolazione | 2,2 kW | Impostato | 1 | Pompa verticale anticorrosione in PP resistente agli acidi e agli alcali, portata: 24 m³/h, sollevamento: 20 m, motore a due stadi ad alta efficienza energetica |
| 3 | Torre di spruzzatura orizzontale (volume d'aria gestita: 15000 m³/h) | 3600 (compresa la dimensione a diametro variabile) * 1500 (esclusa la dimensione del serbatoio dell'acqua) * 1800 | Impostato | 1 | 1. I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica.
2. Velocità della torre vuota: 1,5 metri al secondo;
3. Sistema di spruzzatura a strato singolo con ugelli a spirale da 8 1/4 pollici;
4. Strato singolo di anelli Pall Ø50mm con imballaggio ≥600mm;
5. Singolo strato di eliminatore di nebbia in rete metallica PP ≥200mm;
6. Due porte di ispezione in vetro temperato trasparente Ø500mm;
7. Diametro ingresso/uscita: 700 mm;
8. Un serbatoio di dosaggio chimico integrato sul lato;
9. Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| - | Pompa di circolazione | 3,75 kW | Impostato | 1 | Pompa verticale anticorrosione in PP resistente agli acidi e agli alcali, portata: 28 m³/h, sollevamento: 28 m, motore a due stadi ad alta efficienza energetica |
| 4 | Torre di spruzzatura orizzontale (volume d'aria gestita: 20000 m³/h) | 4200 (inclusa dimensione a diametro variabile) * 1500 (esclusa dimensione serbatoio acqua) * 1800 | Impostato | 1 | 1) I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica.
2) Velocità della torre vuota: 1,5 metri al secondo;
3) Uno strato di spruzzatura con ugelli a spirale da 8 1/4 pollici;
4) Uno strato di anelli Pall Ø50mm con riempimento ≥600mm;
5) Uno strato di eliminatore di nebbia in rete metallica PP ≥200 mm;
6) Due porte d'ispezione in vetro temperato trasparente Ø500mm;
7) Diametro ingresso/uscita: 800mm;
8) Un serbatoio di dosaggio chimico integrato sul lato.
9) Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| | | | | |
| | Pompa di circolazione | 3,75 kW | Impostato | 1 | Pompa verticale in PP resistente alla corrosione con funzionamento a secco
Portata: 28 m³/ora
Prevalenza: 28 mt
Motore a efficienza energetica Tier 2
Marca: Riyiguobao |
| 5 | Torre di spruzzatura orizzontale (volume d'aria gestita: 25000 m³/h) | 4100 (inclusa dimensione a diametro variabile) * 2000 (esclusa dimensione serbatoio acqua) * 1900 | Impostato | 1 | 1. I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica.
2. Velocità della torre vuota: 1,5 metri al secondo;
3. Sistema di spruzzatura a strato singolo con 10 ugelli a spirale da 4 pollici;
4. Strato singolo di anelli Pall Ø50mm con imballaggio ≥600mm;
5. Singolo strato di eliminatore di nebbia in rete metallica PP ≥200mm;
6. Due porte di ispezione in vetro temperato trasparente Ø500mm;
7. Diametro ingresso/uscita: ￠900mm;
8. Un serbatoio di dosaggio chimico integrato sul lato;
9. Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| - | Pompa di circolazione | 5,5 kW | Impostato | 1 | Pompa verticale anticorrosione in PP resistente agli acidi e agli alcali, portata: 38 m³/h, sollevamento: 32 m, motore a due stadi ad alta efficienza energetica, marca: Rizhao Guobao; |
| 6 | Torre di spruzzatura orizzontale (volume d'aria gestita: 30000 m³/h) | 4500 (inclusa dimensione a diametro variabile) * 2000 (esclusa dimensione serbatoio acqua) * 1900 | Impostato | 1 | 10. I materiali delle apparecchiature includono PP, acciaio inossidabile 304 e FRP, con spessori personalizzati per soddisfare i requisiti specifici della fabbrica.
11. Velocità della torre vuota: 1,5 metri al secondo;
12. Sistema di spruzzatura monostrato con 13 ugelli a spirale da 4 pollici;
13. Singolo strato di anelli Pall Ø50mm con riempimento ≥600mm;
14. Singolo strato di eliminatore di nebbia in rete metallica in PP ≥200 mm;
15. Due porte d'ispezione in vetro temperato trasparente Ø500mm;
16. Diametro ingresso/uscita: ￠1000mm;
17. Un serbatoio di dosaggio chimico integrato sul lato.
Una porta di scarico, porta di troppopieno, sistema di rifornimento dell'acqua manuale/automatico a galleggiante; |
| - | Pompa di circolazione | 7,5 kW | Impostato | 1 | Pompa verticale anticorrosione in PP resistente agli acidi e agli alcali, portata: 50 m³/h, sollevamento: 38 m, motore a due stadi ad alta efficienza energetica, marca: Rizhao Guobao; |
| - | Altre specifiche
Personalizzazione non standard | - | - | - |
